室内高精度测距

简介

室内高精度测距仪一般是用在室内距离测量，体积小巧，测量方便。代替传统的皮尺。(如建筑业，装修行业等)

典型测距距离一般在60米左右

精度：+-(1~2mm)

激光波长：635nm,650nm

出射激光功率：<1mw

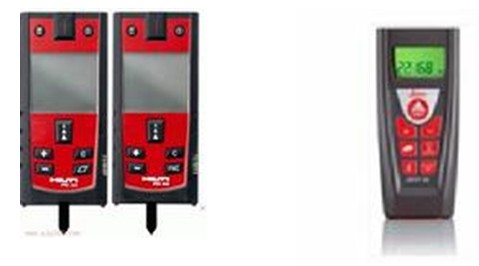

手持式激光测距仪

原理简述

相位式激光测距是用无线电波段的频率，对激光束进行幅度调制并测定调制光往返一次所产生的相位延迟，再根据调制光的波长，换算此相位延迟所代表的距离。即用间接方法测定出光经往返测线所需的时间。

具体公式计算如下：

设调制光的角频率为ω，待测距离D上往返一次，产生的相位延迟为φ。
对应时间为t.

则 t=φ/ω. (1)
D=(1/2 )*c*t (2)
将(1)代入(2)则得到
D=1/2 ct=1/2 c•φ/ω
ω=2πf

得到：
D=c/(4πf) (Nπ+Δφ)= =c/4f (N+ΔN)

φ——信号往返测线一次产生的总的相位延迟。

ω——调制信号的角频率，ω=2πf。

U——单位长度，数值等于1/4调制波长

N——测线所包含调制半波长个数。

Δφ——信号往返测线一次产生相位延迟不足π部分。

ΔN——测线所包含调制波不足半波长的小数部分。

ΔN=φ/ω

在给定调制和标准大气条件下，频率c/(4πf)是一个常数，此时距离的测量变成了测线所包含半波长个数的测量和不足半波长的小数部分的测量即测N或φ 即可。

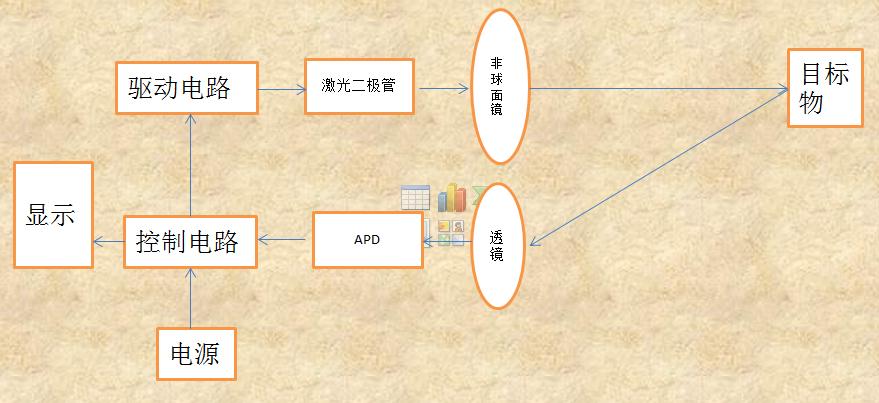

原理方框图

推荐型号

发射器件(LD)

ADX-6305STU

接收器件(APD)

AD230-8    (TO封装1   TO风封装2     LCC6.1封装1  LCC6.1封装2)

AD100-8  （TO封装     LCC6.1封装1   LCC6.1封装2)

AD500-8 ( LCC6.1)
