简介

基于拉曼散射的分布式光纤测温系统利用光纤作为温度的传导介质，测量沿光纤走向的连续空间的温度场分布。

原理简述

通过高速采集卡采集数据，并将数据进行去掉噪声干扰和累加的处理，得到准确的温度数据。这种系统的实用性是可以对光纤沿线的温度数据实时和定点监控。通过对拉曼散射所产生的斯托克斯光／反斯托克斯光与温度关系的研究，确定分布式光纤测温系统的温度测量方法，对所采集的信号利用小波变换进行去噪声和微弱信号的处理

计算方法

拉曼散射效应可以用人射光与散射介质的相互作用、能量转移加以解释．入射光与散射介质发生非弹性碰撞，在相互作用时，入射光可以放出或吸收一个与散射介质分子振动相关的高频声子．称作为斯托克斯光(Stokes)或反斯托克斯光(Anti—Stokes)。长波一侧波长为A。(A。=A。+AA)的谱线称为斯托克斯(stokes)，短波一侧波长为入。(入。=A。一△A)的谱线称为反斯托克斯线，其中斯托克斯光与温度无关．而反斯托克斯光的强度则随温度变化。测量入射光和反射光之间的时间差。可得发射散射光的位置距入射端的距离，这样就实现了分布式的测量。

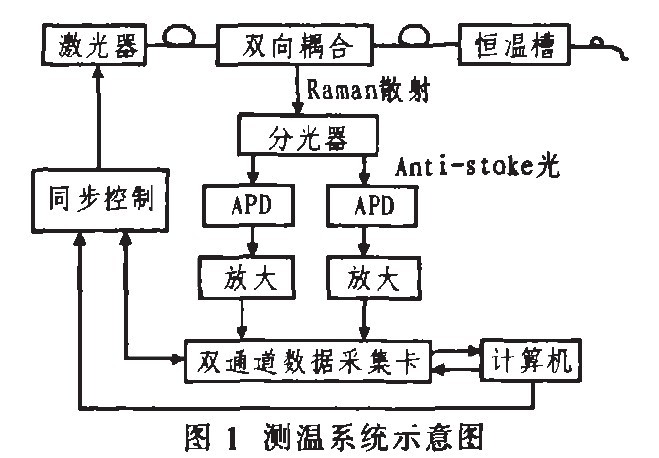

原理方框图

推荐型号

发射部分：905nm 、1550nmPLD。

接收部分：sar系列，IAG系列
